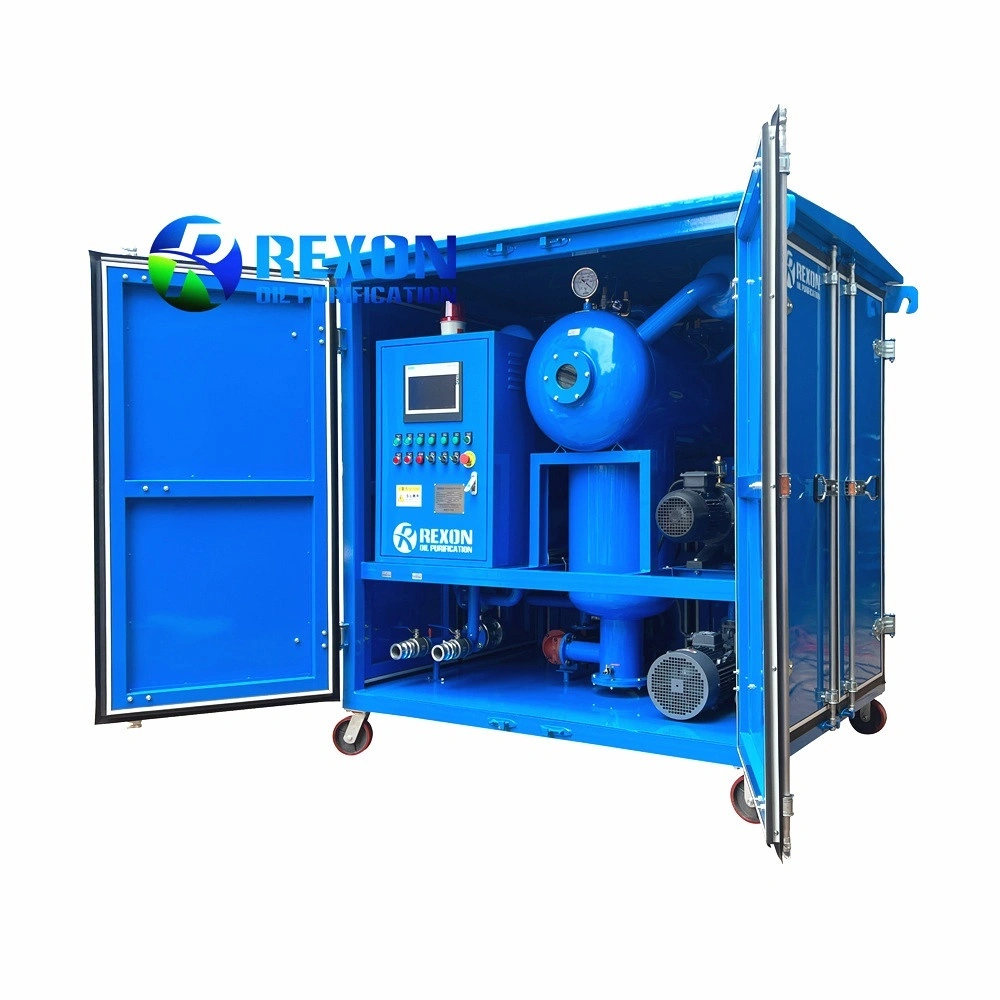

Machine de filtration d'huile pour transformateur à double étage sous vide poussé, type fermé au toit

La machine de filtration d'huile de transformateur à double étage et à vide poussé, de type fermé, est équipée d'un boîtier étanche aux intempéries et à la poussière de conception nouvelle. Elle est conçue pour la filtration et le pompage sous vide de l'huile de transformateur dans le cadre de divers projets sur site de centrales de transport et de production d'énergie. Elle permet d'éliminer les traces d'eau, de gaz et d'impuretés de l'huile diélectrique isolante/huile de transformateur, améliorant ainsi ses performances. Elle est particulièrement adaptée à la purification de l'huile isolante haute tension (110 kV, 220 kV, 500 kV, 750 kV et 1 000 kV) utilisée dans les équipements de transport d'énergie.

Cette machine est composée d'un système de vide ultra-puissant (une pompe à vide à palettes rotatives et une pompe Roots/compresseur d'air), d'un système de contrôle électronique, d'un programme PLC, d'un système de chauffage à température constante, de trois systèmes de filtration de haute précision, d'un indicateur de détection de niveau de liquide haut et bas, d'un indicateur de détection du degré de vide, d'un dispositif anti-mousse automatique, d'un système d'alarme, d'un système de protection automatique, etc.

1. Il est doté d'un système de vide à deux étages à grande vitesse et d'un système de séparation par analyse sous vide à plusieurs étages, qui permet d'éliminer rapidement l'humidité, les gaz, les impuretés, les substances polaires et autres substances dégradées de l'huile.

2. La technologie de déshydratation et de dégazage flash tridimensionnelle est adoptée pour éliminer efficacement l'eau et le gaz de l'huile, de sorte que la tension de claquage peut être rapidement augmentée à plus de 70 kV.

3. L'effet de la filtration unique est grandement amélioré, ce qui réduit le risque de vieillissement de l'huile causé par les filtrations et chauffages répétés dans les purificateurs d'huile classiques.

4. En utilisant la technologie indépendante à double canal du pétrole et du gaz complexes, la technologie de redissolution secondaire dans la séparation du pétrole et du gaz peut être utilisée pour éliminer rapidement divers gaz d'hydrocarbures organiques dans le pétrole, garantissant que la teneur en acétylène et en hydrogène dans le pétrole est nulle.

5. Chauffage par système infrarouge à fibre de carbone : technologie de chauffage de pointe, la structure unique de l’élément chauffant assure une chauffe uniforme et facile à contrôler de l’huile. La chaleur est diffusée rapidement (en 3 secondes après la mise sous tension) et le rendement de conversion de l’électricité en chaleur est très élevé (supérieur à 98 %). Ce procédé de chauffage à haute efficacité et à faible densité permet de prévenir le craquage de l’huile à haute température.

6. L'utilisation d'un système de filtration progressive composé à plusieurs étages et à valeur β élevée permet de filtrer efficacement les fines particules d'impuretés mécaniques présentes dans l'huile.

7. Filtration d'huile en ligne, fonctionnement sans surveillance, lubrification sous vide des transformateurs, etc. 8. Un système avancé de contrôle automatique du niveau de liquide, un système de contrôle automatique du moussage, un système de protection contre la pression et un système de verrouillage de sécurité garantissent un fonctionnement sûr et fiable à long terme de l'équipement.

Technologie du vide à double étage

La série REXON ZYD utilise une technologie de vide à double étage de pointe pour créer un environnement de vide extrêmement poussé et de basse pression à l'intérieur de la chambre à vide. Ceci permet à l'humidité contenue dans l'huile de transformateur de s'évaporer à une température beaucoup plus basse, tandis que les gaz dissous sont efficacement libérés et éliminés.

Système de filtration multi-étapes de haute précision

Les purificateurs d'huile pour transformateurs ZYD sont équipés d'un système de filtration multi-étapes conçu pour éliminer efficacement les contaminants solides. L'huile traverse successivement des filtres primaires, secondaires et fins, avec une précision de filtration de 1 à 5 microns.

Système de contrôle entièrement automatique PLC unique REXON

Toutes les machines REXON sont équipées de notre système de contrôle électrique PLC exclusif. Grâce à la commande marche/arrêt instantanée, leur utilisation est simple et très efficace. Un grand écran PLC affiche clairement l'état de fonctionnement en temps réel et les paramètres du système. De plus, le système de contrôle entièrement automatique intègre une fonction de prévention des erreurs de manipulation. En cas d'erreur, le système bloque automatiquement le processus, déclenche une alarme et affiche l'emplacement du défaut à l'écran, permettant ainsi aux opérateurs d'identifier et de résoudre rapidement le problème tout en garantissant une utilisation en toute sécurité.

Service après-vente professionnel de REXON

REXON fournit des manuels d'utilisation personnalisés et des tutoriels vidéo détaillés pour chaque machine, facilitant ainsi l'apprentissage et l'utilisation, même pour les débutants. De plus, nous offrons un support après-vente à vie. Pour toute question technique ou besoin d'assistance, notre équipe de professionnels est toujours disponible pour vous apporter une aide rapide, garantissant ainsi le fonctionnement stable et durable de votre équipement et une totale tranquillité d'esprit.
