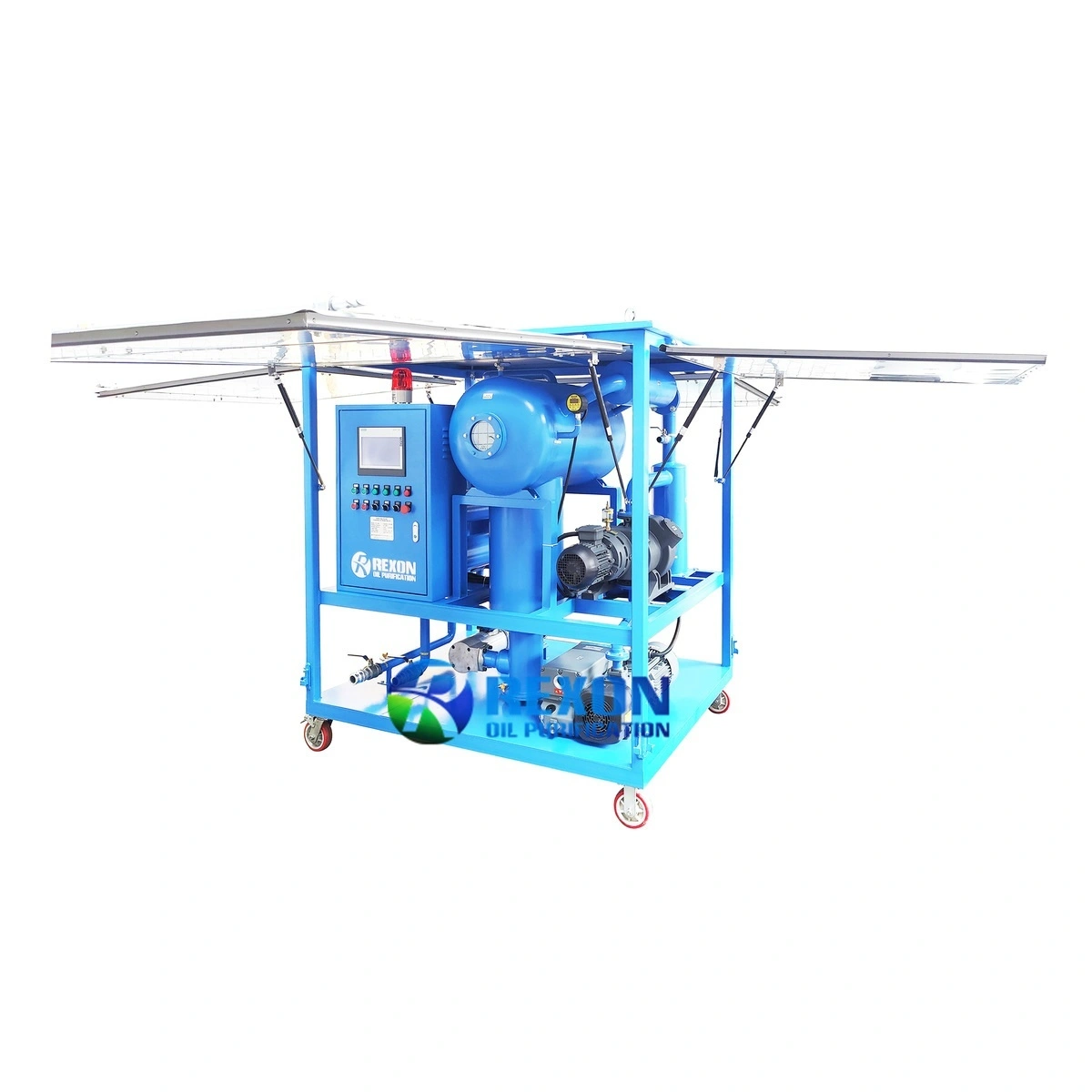

Installation de filtration d'huile pour transformateur ZYD-100 (6 000 l/h) avec boîtier de type support à ressort pneumatique

L'installation de filtration d'huile de transformateur REXON ZYD-100 est principalement utilisée dans le secteur de l'énergie électrique pour traiter les huiles de transformateur, de transformateur, de commutateur, d'isolant et de diélectrique, etc. Elle est spécialement conçue pour purifier l'huile d'isolant de tous types d'équipements de grande puissance de plus de 110 kV, notamment à une altitude comprise entre 500 et 1 000 mètres. Elle élimine efficacement l'eau, les gaz et les particules de l'huile, augmentant ainsi la pression et la qualité de l'huile, garantissant ainsi le bon fonctionnement des appareils électriques. La valeur diélectrique de l'huile traitée est supérieure à 75-85 kV. Elle est particulièrement adaptée aux grands équipements électriques et d'isolation. Fonctions : 1. Déshydratation et dégazage de l'huile sous vide, filtration de l'huile, élimination complète des particules, de l'eau, des gaz et de l'acidité.

Fonctions :

1. Purification de l'huile de transformateur

2. Aspiration du transformateur

3. Séchage du transformateur

4. Remplissage d'huile du transformateur

5. Détection du vide du transformateur

● Il dispose d'un système de vide à grande vitesse à deux étages et d'un système de séparation d'analyse sous vide à plusieurs étages, qui peut éliminer rapidement l'humidité, le gaz, les impuretés, les substances polaires et autres substances dégradées de l'huile.

● La technologie de déshydratation et de dégazage flash tridimensionnelle est adoptée pour éliminer efficacement l'eau et le gaz de l'huile, de sorte que la tension de claquage peut être rapidement augmentée à plus de 70 kV.

● L'effet de la filtration unique est grandement amélioré, ce qui réduit le risque de vieillissement de l'huile causé par la filtration et le chauffage répétés dans les purificateurs d'huile généraux.

● En utilisant la technologie indépendante à double canal du pétrole et du gaz complexes, la technologie de redissolution secondaire dans la séparation du pétrole et du gaz peut être utilisée pour éliminer rapidement divers gaz d'hydrocarbures organiques dans le pétrole, garantissant que la teneur en acétylène et en hydrogène dans le pétrole est nulle.

● Chauffage par système de chauffage infrarouge en fibre de carbone qui est la technologie de chauffage la plus avancée, la structure de chauffage unique chauffe l'huile uniformément et facilement contrôlée, elle dégage la chaleur rapidement (en 3 secondes après la mise sous tension) et l'efficacité de la transformation de l'électricité en chaleur est très élevée (plus de 98%).

Méthode de chauffage de l'huile à haute efficacité et à faible densité, qui peut empêcher la fissuration de l'huile à haute température.

● L'utilisation d'un système de filtration progressive composé à haute valeur β à plusieurs étages peut filtrer efficacement les fines particules d'impuretés mécaniques dans l'huile.

● Filtrage d'huile en ligne, fonctionnement sans surveillance, huilage sous vide des transformateurs, etc.

● Le système de contrôle automatique avancé du niveau de liquide, le système de contrôle automatique du démoussage, le système de protection de la pression et le contrôle de verrouillage de sécurité garantissent un fonctionnement à long terme, sûr et fiable de l'équipement.

La machine de filtre à huile de transformateur REXON pour l'entretien des transformateurs HT et très haute tension est une machine de purification et de dégazage d'huile de transformateur à déshydratation sous vide élevé qui adopte un système de vide élevé à deux étages.

Système de filtration à trois étages à haute efficacité, système de chauffage à basse température haute puissance, système de contrôle de chauffage à température constante, système de contrôle électronique intelligent, système de contrôle PLC, système de détection automatique de niveau d'huile, système de détection de vide et système de protection de sécurité, etc., les machines REXON sont construites en utilisant la dernière technologie de filtrage d'huile et des accessoires de marque de renommée internationale.
